采用将传感光纤与体内加固锚杆定点绑扎的方式，对传感光纤施加一定的预应力，使应变光纤段具有一定的初始应变，同时也便于锚杆应变段的空间定位。最后采用特制加工配件，对锚杆头附近光纤出口进行保护。将锚杆插入工程结构体并注浆后，光纤便随着锚杆插入在结构内部，从而可以实时准确的对锚杆的加固情况进行监测，并用于长期监测结构内应力和变形发展过程，为古建筑的长期健康安全评价提供基础数据。

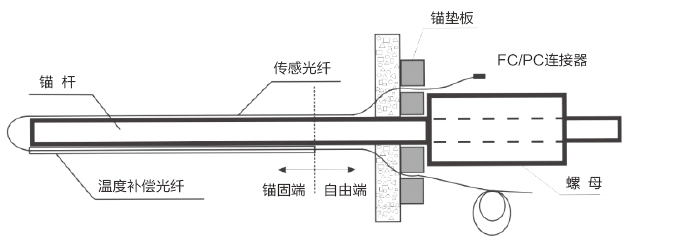

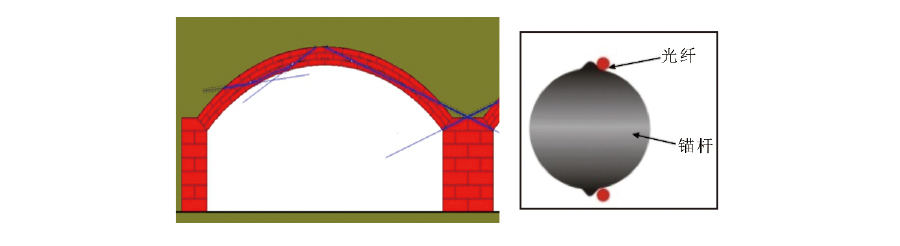

光纤智能锚杆结构示意

在线测试系统：

      监测系统由无线光纤解调仪硬件设备、3G\4G通信服务和无线监测子系统三部分组成。如图所示监测系统的三层架构。即在所用光纤传感器布设完毕后，利用多芯通信光缆与冗余光纤引线线路串联连接，并引入监测站内。最终实现所有光路信号在监测站内采集数据，系统集中监测，整体监测单元的网络化控制。配合相关软件系统，进行自动化测量、储存和分析，通过无线传输网络及客户端软件可以实时在线监测、查看监测结果。

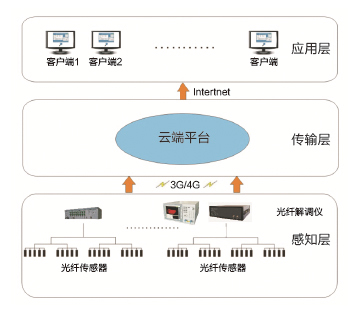

光纤远程监测系统架构
